XLD係列立式直聯擺線針輪減速機

XWY型（單級）減速機、XWY減速機

產品型號：XWY2、XWY3、XWY4、XWY5、XWY6、XWY7、XWY8、XWY9、XWY10、XWY11、XWY12。

傳動比 ：單級： 9、11、17、21、23、25、29、35、43、47、59、71、87。

　擺線減速機(擺線針輪減速機)，是一種應用行星式傳動原理，采用擺線針齒齧合的新穎傳動裝置。它的全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。.

   【擺線減速機的使用條件】：

   1、擺線針輪減速機允許使用在連續工作製的場合，同時允許正、反兩個方向運轉。

   2、輸入軸的轉速額定轉數為1500轉/分，在輸入功率大於18.5千瓦時建議采用960轉/分的6極電機配套使用。

   3、臥式安裝擺線針輪減速機的工作位置均為水平位置。在安裝時***大的水平傾斜角一般小於15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。

   4、擺線針輪減速機的輸出軸不能受較大的軸向力和徑向力，在有較大軸向力和徑向力時須采取其他措施。

   【擺線減速機型號】：

   1.B係列擺線針輪減速機

   *BW擺線針輪減速機

   *BWY擺線針輪減速機

   2.X係列擺線針輪減速機

   *XW擺線針輪減速機

   *XWY擺線針輪減速機

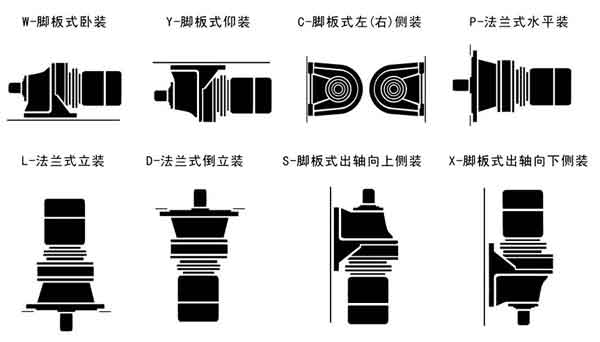

   【擺線針輪減速機結構安裝形式】：
